Modernizacja układu drogowego a sieć światłowodowa — podział obowiązków między generalnym wykonawcą a specjalistami od teletechniki

Modernizacja układu drogowego wiąże się z głęboką ingerencją w infrastrukturę podziemną. Po sfrezowaniu warstwy asfaltowej często ujawniają się kable światłowodowe ułożone niezgodnie z historycznymi mapami lub kolidujące z nowym profilem jezdni. Każda zmiana przebiegu trasy teletechnicznej wymusza ścisłą koordynację prac z wyspecjalizowanymi ekspertami. Pozostawienie niezabezpieczonej magistrali na placu budowy grozi mechanicznym przerwaniem włókien. Skutkuje to zatrzymaniem transmisji danych na bardzo dużym obszarze. Generalni wykonawcy drogowi rzadko posiadają kompetencje do samodzielnego modyfikowania tego typu sieci. Sytuacja ta wymaga zaangażowania zewnętrznych specjalistów, którzy potrafią postępować z delikatnymi przewodami optycznymi w trudnych warunkach wykopowych.

Przekładanie kabli i usuwanie kolizji w wykopach

Zgodnie z przepisami ustawy o drogach publicznych za usunięcie kolizji z istniejącą infrastrukturą odpowiada zarządca drogi. Operatorzy sieci telekomunikacyjnych kategorycznie odmawiają jednak firmom drogowym prawa do samodzielnego przekładania czynnych kabli. Wynika to z wysokiego ryzyka trwałego uszkodzenia szklanych włókien. Nieautoryzowana ingerencja w przebieg magistrali prowadzi do natychmiastowej utraty gwarancji na całą sieć. Zarządcy infrastruktury, w tym operatorzy tacy jak Orange Polska S.A., określają rygorystyczne warunki techniczne. Zastrzegają w nich, że wszelkie prace muszą wykonywać wyłącznie certyfikowani specjaliści teletechniczni. Samodzielne próby przesuwania rur osłonowych przez operatorów koparek kończą się zazwyczaj nieodwracalnym pogorszeniem parametrów transmisyjnych.

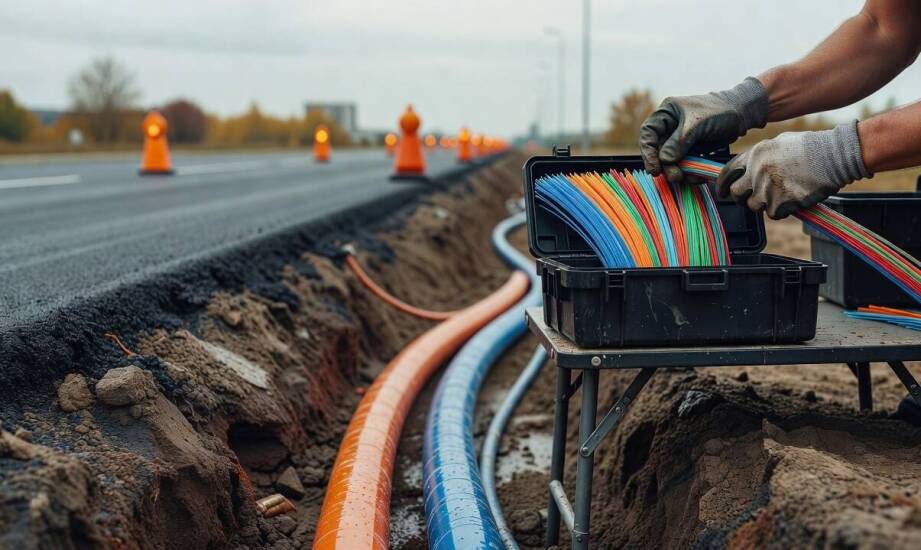

Mechanizm bezpiecznego usuwania kolizji opiera się na rygorystycznej ochronie linii przesyłowych w wykopach otwartych. Kable podwiesza się na tymczasowych podporach, co w pełni chroni je przed naprężeniami. Ekipy techniczne montują dzielone osłony rurowe oraz instalują jaskrawe taśmy ostrzegawcze z odpowiednią wkładką stalową. W skomplikowanych sytuacjach terenowych wykonuje się tymczasowe obejścia światłowodowe, co skutecznie pozwala utrzymać ciągłość realizowanych usług. Zarządcy dróg powierzają te zadania podmiotom o potwierdzonych kompetencjach. Na plac budowy wkraczają doświadczone firmy telekomunikacyjne w Warszawie, przejmując pełen nadzór nad powierzonym odcinkiem. Od wielu lat tego typu inwestycje kompleksowo obsługuje przedsiębiorstwo ASTEL. Jednostka ta dysponuje nowoczesnym sprzętem pomiarowym i realizuje proces od początkowego projektu aż po docelowe usunięcie kolizji.

Awarie mechaniczne i geodezja powykonawcza

Nawet przy zachowaniu najwyższych standardów ostrożności zdarzają się przypadki zerwania magistrali przez ciężki sprzęt budowlany. W przypadku mechanicznego przerwania kabla natychmiast wdraża się z góry zaplanowaną ścieżkę awaryjną. Kluczowym krokiem jest błyskawiczna lokalizacja usterki za pomocą profesjonalnego reflektometru optycznego. Urządzenie OTDR analizuje wsteczne rozproszenie światła. Pozwala to wskazać miejsce przecięcia włókien z dokładnością do zaledwie kilku metrów. Po odnalezieniu uszkodzonego fragmentu technicy przygotowują odpowiednie mufy światłowodowe. Następnie wykonują nowe spawy dla każdego przerwanego włókna. Proces naprawy kończą precyzyjne pomiary tłumienia oraz reflektancji na całej trasie odnowionego kabla. Tylko pozytywne wyniki testów pozwalają na ponowne włączenie odcinka do normalnego ruchu.

Przywrócenie ciągłości sygnału nie wyczerpuje obowiązków wykonawcy prac teletechnicznych. Zgodnie z Prawem budowlanym wymagane jest przeprowadzenie rzetelnej inwentaryzacji powykonawczej przez uprawnionego geodetę. Specjalista ten precyzyjnie mierzy nowy przebieg trasy i aktualizuje państwowy zasób kartograficzny. Bez sporządzenia nowych map zarządca drogi nie wyda zgody na ostateczne zasypanie otwartego wykopu. Brak poprawnej dokumentacji uniemożliwia bowiem legalne naniesienie zmian w systemach ewidencyjnych. Stwarzałoby to realne zagrożenie uszkodzenia niezidentyfikowanej linii przy kolejnych pracach na tej samej ulicy.

Wymogi formalne przy odbiorze inwestycji drogowej

Prawidłowo przeprowadzony etap teletechniczny wieńczy proces gromadzenia obszernej dokumentacji powykonawczej. Wykonawca drogowy musi skompletować dokumenty potwierdzające bezwzględną zgodność robót ze sztuką inżynieryjną. Podstawą jest zaktualizowany projekt techniczny, który uwzględnia wszystkie naniesione w terenie modyfikacje. Do gotowej dokumentacji dołącza się protokoły wykonanych przełączeń oraz pełne wyniki pomiarów reflektometrycznych. Stanowią one formalny dowód zachowania wymogów transmisyjnych stawianych przez głównego operatora po przełożeniu linii.

Dopiero po spięciu tych elementów z mapami możliwe jest zgłoszenie gotowości do odbioru inwestycji. Odbiór przeprowadzony przez zarządcę drogi następuje po weryfikacji poprawności zabezpieczenia pobliskiej infrastruktury krytycznej. Ścisła współpraca między generalnym wykonawcą a branżowymi instalatorami redukuje ryzyko naliczenia kar umownych za przerwanie sygnału. Zapewnia to również pełne bezpieczeństwo sieci podczas wieloletniej eksploatacji zbudowanej nawierzchni drogowej.
