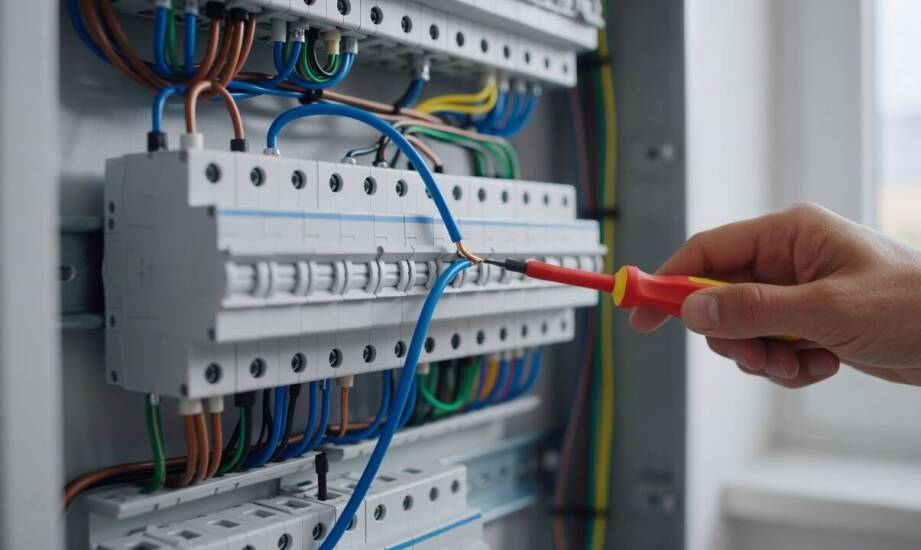

Jak charakterystyka B, C i D zmienia działanie zabezpieczenia w obwodzie

Wyłączniki instalacyjne chronią infrastrukturę elektryczną przed groźnymi skutkami nadmiernego obciążenia i zwarć. Działanie tych aparatów opiera się na dwóch zjawiskach fizycznych: powolnym nagrzewaniu się żył podczas przeciążenia oraz gwałtownych skokach napięcia przy awariach. Oznaczenia literowe B, C i D na obudowach precyzyjnie definiują progi reakcji modułu elektromagnetycznego. Właściwe dopasowanie tych parametrów zapobiega topieniu się izolacji i eliminuje problem uciążliwego odcinania prądu podczas uruchamiania standardowych maszyn warsztatowych.

Mechanizmy reakcji na przeciążenie i zwarcie

Moduł termiczny wewnątrz bezpiecznika pracuje identycznie dla każdej z omawianych klas. Nagrzewający się bimetal wygina się powoli i przerywa obwód po przekroczeniu prądu znamionowego o 13 do 45 procent. Czas reakcji wynosi w takich sytuacjach od kilkudziesięciu minut do nawet godziny. Element elektromagnetyczny działa według zupełnie innych zasad, ponieważ odcina zasilanie w ułamku sekundy po wykryciu gwałtownego skoku obciążenia. Progi wyzwolenia tej cewki stanowią główną różnicę między poszczególnymi wariantami aparatury. Kategoria B przerywa pracę przy prądzie stanowiącym od 3 do 5 krotności wartości znamionowej (In). Wersja C przesuwa granicę do poziomu 5–10 In, natomiast wariant D pozwala na swobodny przepływ prądu rzędu 10 do 20 In.

Różne litery oznaczają w praktyce odmienne poziomy tolerancji na chwilowe piki energetyczne. Aparat klasy B wybacza wyłącznie najmniejsze impulsy prądowe powstające przy starcie lekkich urządzeń. Wyższe modele dają instalacji znacznie więcej czasu na ustabilizowanie parametrów wejściowych. Odbiorniki silnikowe pobierają przy rozruchu zazwyczaj od 4 do 8 razy więcej prądu niż podczas stabilnej pracy. Montaż zbyt czułego zabezpieczenia oznacza wyzwolenie dźwigni przy każdej próbie uruchomienia kompresora lub piły stołowej. Skrajnie wysoka tolerancja sprawia, że cienkie przewody stopią się przed ostatecznym zadziałaniem modułu elektromagnetycznego.

Przekrój miedzianych żył bezpośrednio determinuje górną granicę wydolności każdego obwodu. Przewody o przekroju 1,5 mm² zabezpiecza się zazwyczaj modułami o wartości 10 A lub 16 A. Grubsze kable 2,5 mm² wytrzymują bezpiecznie długotrwałe obciążenie rzędu 20 A. Krytycznym błędem projektowym jest stosowanie charakterystyki D w oświetleniowych instalacjach poprowadzonych najcieńszymi drutami. Prąd zwarciowy osiągający pułap 250 A popłynie w takiej infrastrukturze przez ułamek sekundy. Ekstremalna temperatura doprowadzi do zwęglenia izolacji i powstania ryzyka pożaru przed rozłączeniem styków.

Dobór do obwodów oświetleniowych, gniazdowych i maszynowych

Infrastruktura w budynkach mieszkalnych i obiektach komercyjnych wymaga zróżnicowanego podejścia do hierarchii zabezpieczeń. Odpowiednio dobrane wyłączniki nadprądowe klasy B stanowią podstawowy wybór dla klasycznych obwodów oświetleniowych. Nowoczesne żarówki i sufitowe panele LED generują znikome prądy rozruchowe, dlatego standardowa czułość aparatu gwarantuje wysoki poziom bezpieczeństwa. Gniazda wtykowe w pokojach i przestrzeniach biurowych chroni się najczęściej aparaturą z oznaczeniem C. Sprzęt RTV, zasilacze komputerowe i ładowarki telefonów wymuszają przy starcie mocne impulsy, które powodowałyby fałszywe zrzuty czulszych bezpieczników w najmniej oczekiwanych momentach.

Praktyka instalacyjna udowadnia, że problemy z ciągłością działania wynikają niemal zawsze z ignorowania specyfikacji technicznej maszyn. Doradcy techniczni hurtowni Bielmat regularnie analizują projekty, w których pompy ciepła lub ciężkie silniki trójfazowe próbowano chronić modułami wariantu B. Urządzenia o wysokim poborze mocy startowej wymagają wdrożenia wyłączników o charakterystyce C lub D do prawidłowego funkcjonowania. Przemysłowe szlifierki, spawarki transformatorowe i wentylatory wielkogabarytowe wymuszają zastosowanie litery D, aby ciężki wirnik maszyny mógł swobodnie osiągnąć nominalne obroty bez natychmiastowego zrzutu zasilania na hali.

Projektowanie tablicy rozdzielczej wymusza zachowanie żelaznych zasad selektywności działania. Usterka pojedynczego gniazdka powinna odciąć prąd wyłącznie na uszkodzonym odcinku ściany, bez wygaszania całego piętra budynku. Kaskadowe łączenie aparatów o identycznej czułości niszczy tę chronologię. Dodatkowym zagrożeniem dla budynków pozostaje wysoka impedancja pętli zwarcia. Rozległe i długie obwody drastycznie obniżają wartość potencjalnego prądu zwarciowego na końcach linii. Moduł elektromagnetyczny aparatu D może w takich warunkach zignorować groźne zwarcie, pozostawiając przewody pod pełnym napięciem aż do przepalenia miedzi.

Parametry techniczne sprzętu domowego i przemysłowego determinują ostateczną architekturę modułową każdej rozdzielnicy. Bezpieczne projektowanie punktów ochronnych wymaga rygorystycznego dopasowania przekroju przewodów miedzianych do spodziewanych prądów rozruchowych ciężkich maszyn. Stabilna praca firmowej infrastruktury i domowych instalacji opiera się na precyzyjnym balansie. Właściwa kalibracja aparatów gwarantuje błyskawiczne odcięcie zasilania przy zwarciu i jednocześnie całkowicie eliminuje irytujące przerwy w dostawie energii przy uruchamianiu podstawowych sprzętów.
