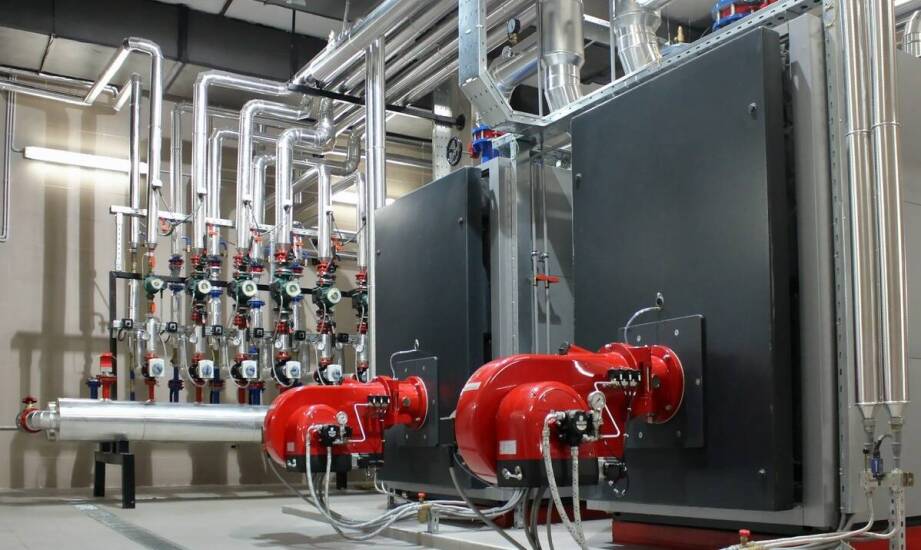

Automatyka węzłów cieplnych – jak działa i co warto o niej wiedzieć

Automatyka węzłów cieplnych steruje przepływem i temperaturą czynnika grzewczego tak, aby budynek otrzymywał dokładnie tyle ciepła, ile potrzebuje – bez strat i bez wahań komfortu. W praktyce oznacza to niższe rachunki, stabilne parametry c.o. i c.w.u., bieżącą diagnostykę oraz zdalny nadzór. Poniżej wyjaśniam, jak to działa, z jakich elementów się składa, jak ją dobrze ustawić i kiedy inwestycja zwraca się najszybciej.

Przeczytaj również: Jak dbają o środowisko i recykling betonu?

Co to jest węzeł cieplny i na czym polega jego automatyka

Węzeł cieplny to zespół urządzeń, który przekazuje energię z sieci ciepłowniczej do instalacji budynku, regulując parametry obiegu centralnego ogrzewania i ciepłej wody użytkowej. Automatyka węzła cieplnego to system czujników, sterowników i siłowników, który w czasie rzeczywistym koryguje pracę pomp i zaworów, utrzymując zadane temperatury przy minimalnym zużyciu energii.

Przeczytaj również: Jakie narzędzia ogrodnicze są niezbędne do uprawy warzyw?

Klucz do oszczędności stanowi sterowanie parametrami pogodowymi – sterownik obniża lub podnosi temperaturę zasilania w funkcji temperatury zewnętrznej, dzięki czemu instalacja nie przegrzewa pomieszczeń, a komfort pozostaje stały.

Przeczytaj również: Wybór bram posesyjnych – na co zwrócić uwagę przy zakupie?

Jak działa automatyka – krok po kroku

System zbiera dane z czujników: temperatury zewnętrznej, zasilania, powrotu, zasobnika c.w.u., a w obiektach komercyjnych także z liczników energii. Na tej podstawie sterownik PLC oblicza nowe nastawy zgodnie z krzywą grzewczą i priorytetami (np. c.w.u. przed c.o.).

Siłowniki na zaworach regulacyjnych modulują przepływ, a przetwornice częstotliwości dopasowują obroty pomp do chwilowego zapotrzebowania. Równolegle działa diagnostyka pracy urządzeń – automatyka wykrywa odchylenia (np. spadek różnicy temperatur, suchobieg pompy), inicjuje alarmy i proponuje działania serwisowe.

W trybie monitoringu zdalnego operator widzi parametry online (Ethernet/GSM), może korygować nastawy, analizować profile zużycia i szybko reagować na zdarzenia, ograniczając przestoje.

Kluczowe elementy systemu i ich rola

Nowoczesne sterowniki PLC odpowiadają za algorytmy regulacji, logikę priorytetów, rejestrację danych i wizualizację. Panel HMI ułatwia obsługę, a komunikacja (Modbus/BACnet) umożliwia integrację z BMS.

Czujniki temperatury, przepływu i ciśnienia zapewniają wiarygodne dane wejściowe; ich poprawna kalibracja to warunek stabilnej regulacji. Zawory regulacyjne z siłownikami i pompy z falownikami wykonują polecenia sterownika precyzyjnie i energooszczędnie.

Elementy zabezpieczeń systemu (zawory bezpieczeństwa, ograniczniki temperatury, presostaty, obejścia antykawitacyjne) chronią instalację przed przegrzaniem i uderzeniami hydraulicznymi.

Dlaczego warto – efektywność, bezpieczeństwo, komfort

Automatyka podnosi efektywność: dopasowanie mocy do obciążenia obniża straty i koszty ogrzewania, co w budynkach biurowych i wielorodzinnych daje typowo 10–25% oszczędności rocznych, bez utraty komfortu.

Bezpieczeństwo i stabilność wynikają z ciągłego nadzoru parametrów, uruchamiania alarmów i kontroli sekwencji rozruchu. Ogranicza to ryzyko awarii i kosztownych przestojów.

Komfort użytkowników to stała temperatura w pomieszczeniach oraz stabilne parametry c.w.u., nawet przy nagłych zmianach obciążenia (np. poranne szczyty w hotelach).

Sterowanie pogodowe i krzywe grzewcze w praktyce

Sercem regulacji jest krzywa grzewcza: zależność temperatury zasilania od temperatury zewnętrznej. Jej nachylenie i poziom należy dopasować do charakterystyki budynku i instalacji (grzejniki/podłogówka, izolacja, bezwładność). Zbyt stroma krzywa powoduje przegrzewy, zbyt płaska – niedogrzanie.

W dobrze skonfigurowanym węźle działa także korekta według temperatury wewnętrznej lub sygnałów z BMS: nocne obniżenia, tryby weekendowe, harmonogramy strefowe i ograniczenia mocy podczas szczytów taryfowych.

Integracja z BMS i rozliczanie zużycia ciepła

Połączenie z BMS umożliwia centralne scenariusze: redukcje mocy podczas nadwyżki z PV, koordynację z odzyskiem ciepła z wentylacji, a także automatyczne raporty KPI (kWh/m², koszty strefowe). Taka integracja poprawia egzekucję polityki energetycznej obiektu.

Rozliczanie zużycia ciepła opiera się na licznikach energii cieplnej spełniających MID, rejestracji profili dobowych i korelacji z temperaturą zewnętrzną (metoda HDD). Precyzyjne dane ułatwiają alokację kosztów najemcom i szybkie wykrywanie anomalii.

Monitoring zdalny i diagnostyka – co realnie daje w utrzymaniu ruchu

Operator zyskuje wgląd 24/7: temperatury, przepływy, sygnały alarmowe i trendy. Algorytmy diagnostyczne wykrywają m.in. zapowietrzenie obiegów (spadek ΔT przy wzroście mocy), zabrudzenie wymienników (rosnące różnice ciśnień), czy rozkalibrowanie czujników (dryf odczytów).

W praktyce skraca to czas reakcji z dni do godzin, redukuje liczbę interwencji na miejscu i pozwala planować prace serwisowe na podstawie stanu, a nie wyłącznie interwałów czasowych.

Dobór i wdrożenie automatyki – kroki, które decydują o efekcie

Najpierw zrób audyt: bilans mocy, analiza profilu obciążenia, ocena instalacji odbiorczej (zawory, izolacje, równoważenie). Następnie dobierz sterownik z odpowiednimi protokołami, zapasem I/O i możliwością rozbudowy o moduły komunikacyjne.

W fazie uruchomienia kluczowe jest hydrauliczne zrównoważenie obiegów, wstępne nastawy krzywych grzewczych oraz testy scenariuszy alarmowych. Po rozruchu warto prowadzić 2–4 tygodniową optymalizację adaptacyjną w oparciu o rzeczywiste dane i feedback użytkowników.

Najczęstsze błędy i jak ich uniknąć

• Zbyt sztywna krzywa grzewcza – brak adaptacji do zysków wewnętrznych; stosuj korekty i harmonogramy.
• Brak kalibracji czujników – skutkuje rozjazdem regulacji; wdrażaj okresowe testy porównawcze.
• Pominięcie równoważenia hydraulicznego – nawet najlepszy sterownik nie skompensuje złej hydrauliki.
• Niedoszacowanie priorytetu c.w.u. – skutkuje wahaniami temperatury; konfiguruj bufor i logikę priorytetu.
• Brak ochrony przed kawitacją i uderzeniami – dobieraj zawory o właściwej charakterystyce i zabezpieczenia.

Efekty ekonomiczne i ROI – kiedy inwestycja się spina

W obiektach B2B typowy CAPEX modernizacji (sterownik PLC, siłowniki, czujniki, falowniki, integracja) zwraca się w 1,5–3 lata, głównie dzięki redukcji zużycia energii o 10–25%, lepszemu zarządzaniu mocą szczytową oraz mniejszym kosztom serwisu. Dodatkowe korzyści przynosi integracja z PV lub kogeneracją – możliwe jest przesuwanie pracy źródeł i ograniczanie poboru z sieci.

Wdrożenie automatyki bywa też warunkiem uzyskania finansowania lub dotacji (np. w projektach termomodernizacyjnych), bo poprawia mierzalność efektów i ich trwałość.

Przykłady praktyczne z budynków komercyjnych

Hotel: po wdrożeniu priorytetu c.w.u. i harmonogramów strefowych c.o. – stabilna ciepła woda w godzinach szczytu i 18% oszczędności energii w sezonie.

Biuro klasy A: integracja węzła z BMS i zasilaniem z PV; obniżenie temperatury zasilania w godzinach produkcji energii słonecznej – 12% mniejsze koszty przy zachowaniu komfortu.

Magazyn z rampami: zastosowanie czujników kontaktowych bram do chwilowego podbicia mocy podczas otwarć; brak skarg na przeciągi, spadek zużycia dzięki skróceniu czasu dogrzewania.

Jak zacząć – rekomendacje dla zarządców i inwestorów

Jeśli zarządzasz portfelem obiektów, zacznij od audytu energetycznego i analizy danych z liczników ciepła. Wybierz pilotażowy budynek o największym potencjale oszczędności i wdrożenie powiąż z krótkim kontraktem serwisowym z gwarancją efektu.

Warto rozważyć platformy do zdalnego nadzoru i raportowania. Sprawdź rozwiązania w obszarze takich usług jak automatyka węzłów cieplnych, aby uporządkować monitoring, analizy i proces optymalizacji kosztów.

Checklista techniczna – szybka weryfikacja gotowości węzła

• Czujniki: kalibracja i poprawne lokalizacje (zewnętrzny w cieniu, bez nasłonecznienia).
• Hydraulika: równoważenie, sprawne zawory, brak niedrożności wymienników.
• Sterownik: aktualne oprogramowanie, kopie konfiguracji, protokoły komunikacyjne.
• Bezpieczeństwo: test zaworów bezpieczeństwa, presostatów, ograniczników temp.
• Monitoring: dostęp zdalny, alarmy, raporty zużycia i temperatur.

Najważniejsze wnioski dla efektywności energetycznej

Automatyka węzłów cieplnych realnie obniża koszty ogrzewania, podnosi bezpieczeństwo i upraszcza zarządzanie. Dobrze zaprojektowana i utrzymywana, wykorzystuje sterowanie pogodowe, zdalny monitoring i integrację z BMS, aby dostarczać ciepło dokładnie tam i wtedy, kiedy to potrzebne. To inwestycja, która szybko się zwraca i stanowi solidną bazę pod kolejne działania: termomodernizację, fotowoltaikę czy kogenerację.
